Page 45 - Thesis_Oprysk_Volodymyr

45

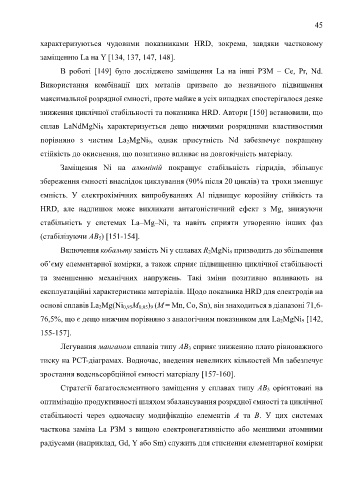

характеризуються чудовими показниками HRD, зокрема, завдяки частковому

заміщенню La на Y [134, 137, 147, 148].

В роботі [149] було досліджено заміщення La на інші РЗМ – Ce, Pr, Nd.

Використання комбінації цих металів призвело до незначного підвищення

максимальної розрядної ємності, проте майже в усіх випадках спостерігалося деяке

зниження циклічної стабільності та показника HRD. Автори [150] встановили, що

сплав LaNdMgNi 9 характеризується дещо нижчими розрядними властивостями

порівняно з чистим La 2MgNi 9, однак присутність Nd забезпечує покращену

стійкість до окиснення, що позитивно впливає на довговічність матеріалу.

Заміщення Ni на алюміній покращує стабільність гідридів, збільшує

збереження ємності внаслідок циклування (90% після 20 циклів) та трохи зменшує

ємність. У електрохімічних випробуваннях Al підвищує корозійну стійкість та

HRD, але надлишок може викликати антагоністичний ефект з Mg, знижуючи

стабільність у системах La–Mg–Ni, та навіть сприяти утворенню інших фаз

(стабілізуючи АВ 5) [151-154].

Включення кобальту замість Ni у сплавах R 2MgNi 9 призводить до збільшення

об’єму елементарної комірки, а також сприяє підвищенню циклічної стабільності

та зменшенню механічних напружень. Такі зміни позитивно впливають на

експлуатаційні характеристики матеріалів. Щодо показника HRD для електродів на

основі сплавів La 2Mg(Ni 0,95M 0,05) 9 (M = Mn, Co, Sn), він знаходиться в діапазоні 71,6-

76,5%, що є дещо нижчим порівняно з аналогічним показником для La 2MgNi 9 [142,

155-157].

Легування манганом сплавів типу AB 3 сприяє зниженню плато рівноважного

тиску на PCT-діаграмах. Водночас, введення невеликих кількостей Mn забезпечує

зростання воденьсорбційної ємності матеріалу [157-160].

Стратегії багатоелементного заміщення у сплавах типу AB 3 орієнтовані на

оптимізацію продуктивності шляхом збалансування розрядної ємності та циклічної

стабільності через одночасну модифікацію елементів A та B. У цих системах

часткова заміна La РЗМ з вищою електронегативністю або меншими атомними

радіусами (наприклад, Gd, Y або Sm) служить для стиснення елементарної комірки
