Page 43 - Thesis_Oprysk_Volodymyr
P. 43

43

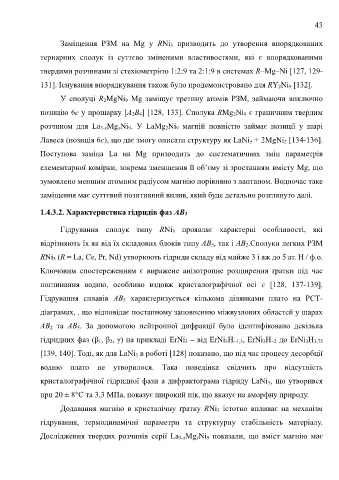

                      Заміщення  РЗМ  на  Mg  у  RNi 3  призводить  до  утворення  впорядкованих


               тернарних  сполук  із  суттєво  зміненими  властивостями,  які  є  впорядкованими

               твердими розчинами зі стехіометрією 1:2:9 та 2:1:9 в системах R–Mg–Ni [127, 129-

               131]. Існування впорядкування також було продемонстровано для RY 2Ni 9 [132].

                      У  сполуці  R 2MgNi 9  Mg  заміщує  третину  атомів  РЗМ,  займаючи  виключно

               позицію 6c у прошарку [A 2B 4] [128, 133]. Сполука RMg 2Ni 9 є граничним твердим

               розчином  для  La 3-xMg xNi 9.  У  LaMg 2Ni 9  магній  повністю  займає  позиції  у  шарі

               Лавеса (позиція 6c), що дає змогу описати структуру як LaNi 5 + 2MgNi 2 [134-136].

               Поступова  заміна  La  на  Mg  призводить  до  систематичних  змін  параметрів

               елементарної комірки, зокрема зменшення її об’єму зі зростанням вмісту Mg, що

               зумовлено меншим атомним радіусом магнію порівняно з лантаном. Водночас таке

               заміщення має суттєвий позитивний вплив, який буде детально розглянуто далі.


               1.4.3.2. Характеристика гідридів фаз AB3

                      Гідрування  сполук  типу  RNi 3  проявляє  характерні  особливості,  які

               відрізняють їх як від їх складових блоків типу AB 5, так і AB 2.Сполуки легких РЗМ

               RNi 3 (R = La, Ce, Pr, Nd) утворюють гідриди складу від майже 3 і аж до 5 ат. Н / ф.о.

               Ключовим  спостереженням  є  виражене  анізотропне  розширення  ґратки  під  час

               поглинання  водню,  особливо  вздовж  кристалографічної  осі  c  [128,  137-139].

               Гідрування  сплавів  AB 3  характеризується  кількома  ділянками  плато  на  PCT-

               діаграмах, , що відповідає поетапному заповненню міжвузлових областей у шарах

               AB 2  та  AB 5.  За  допомогою  нейтронної  дифракції  було  ідентифіковано  декілька

               гідридних фаз (β 1, β 2, γ) на прикладі ErNi 3 – від ErNi 3H ~1,3, ErNi 3H ~2 до ErNi 3H 3,75

               [139, 140]. Тоді, як для LaNi 3 в роботі [128] показано, що під час процесу десорбції


               водню  плато  не  утворилося.  Така  поведінка  свідчить  про  відсутність
               кристалографічної гідридної фази а дифрактограма гідриду LaNi 3, що утворився


               при 20 ± 8°C та 3,3 МПа, показує широкий пік, що вказує на аморфну природу.
                      Додавання  магнію  в  кристалічну  ґратку  RNi 3  істотно  впливає  на  механізм


               гідрування,  термодинамічні  параметри  та  структурну  стабільність  матеріалу.

               Дослідження  твердих  розчинів  серії  La 3-xMg xNi 9  показали,  що  вміст  магнію  має
   38   39   40   41   42   43   44   45   46   47   48
