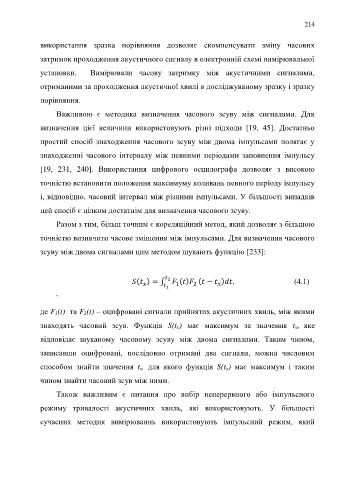

214

використання зразка порівняння дозволяє скомпенсувати зміну часових

затримок проходження акустичного сигналу в електронній схемі вимірювальної

установки. Вимірювали часову затримку між акустичними сигналами,

отриманими за проходження акустичної хвилі в досліджуваному зразку і зразку

порівняння.

Важливою є методика визначення часового зсуву між сигналами. Для

визначення цієї величини використовують різні підходи [19, 45]. Достатньо

простий спосіб знаходження часового зсуву між двома імпульсами полягає у

знаходженні часового інтервалу між певними періодами заповнення імпульсу

[19, 231, 240]. Використання цифрового осцилографа дозволяє з високою

точністю встановити положення максимуму коливань певного періоду імпульсу

і, відповідно, часовий інтервал між різними імпульсами. У більшості випадків

цей спосіб є цілком достатнім для визначення часового зсуву.

Разом з тим, більш точним є кореляційний метод, який дозволяє з більшою

точністю визначити часове зміщення між імпульсами. Для визначення часового

зсуву між двома сигналами цим методом шукають функцію [233]:

2
( ) = ∫ ( ) ( − ) , (4.1)

1
2

1
`
де F 1(t) та F 2(t) – оцифровані сигнали прийнятих акустичних хвиль, між якими
знаходять часовий зсув. Функція S(t x) має максимум за значення t x, яке
відповідає шуканому часовому зсуву між двома сигналами. Таким чином,

записавши оцифровані, послідовно отримані два сигнали, можна числовим

способом знайти значення t x, для якого функція S(t x) має максимум і таким

чином знайти часовий зсув між ними.

Також важливим є питання про вибір неперервного або імпульсного
режиму тривалості акустичних хвиль, які використовують. У більшості

сучасних методик вимірюваннь використовують імпульсний режим, який
