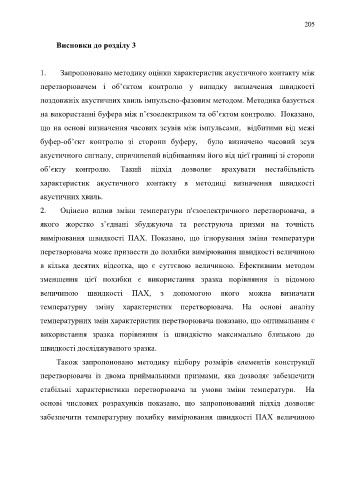

205

Висновки до розділу 3

1. Запропоновано методику оцінки характеристик акустичного контакту між

перетворювачем і об’єктом контролю у випадку визначення швидкості

поздовжніх акустичних хвиль імпульсно-фазовим методом. Методика базується

на використанні буфера між п’єзоелектриком та об’єктом контролю. Показано,

що на основі визначення часових зсувів між імпульсами, відбитими від межі

буфер-об’єкт контролю зі сторони буферу, було визначено часовий зсув

акустичного сигналу, спричинений відбиванням його від цієї границі зі сторони

об’єкту контролю. Такий підхід дозволяє врахувати нестабільність

характеристик акустичного контакту в методиці визначення швидкості

акустичних хвиль.

2. Оцінено вплив зміни температури п'єзоелектричного перетворювача, в

якого жорстко з’єднані збуджуюча та реєструюча призми на точність

вимірювання швидкості ПАХ. Показано, що ігнорування зміни температури

перетворювача може призвести до похибки вимірювання швидкості величиною

в кілька десятих відсотка, що є суттєвою величиною. Ефективним методом

зменшення цієї похибки є використання зразка порівняння із відомою

величиною швидкості ПАХ, з допомогою якого можна визначати

температурну зміну характеристик перетворювача. На основі аналізу

температурних змін характеристик перетворювача показано, що оптимальним є

використання зразка порівняння із швидкістю максимально близькою до

швидкості досліджуваного зразка.

Також запропоновано методику підбору розмірів елементів конструкції

перетворювача із двома приймальними призмами, яка дозволяє забезпечити

стабільні характеристики перетворювача за умови зміни температури. На

основі числових розрахунків показано, що запропонований підхід дозволяє

забезпечити температурну похибку вимірювання швидкості ПАХ величиною
