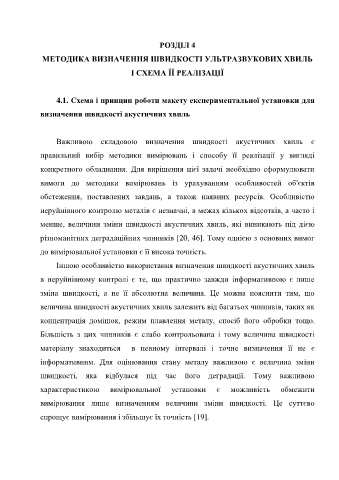

РОЗДІЛ 4

МЕТОДИКА ВИЗНАЧЕННЯ ШВИДКОСТІ УЛЬТРАЗВУКОВИХ ХВИЛЬ

І СХЕМА ЇЇ РЕАЛІЗАЦІЇ

4.1. Схема і принцип роботи макету експериментальної установки для

визначення швидкості акустичних хвиль

Важливою складовою визначення швидкості акустичних хвиль є

правильний вибір методики вимірювань і способу її реалізації у вигляді

конкретного обладнання. Для вирішення цієї задачі необхідно сформулювати

вимоги до методики вимірювань із урахуванням особливостей об'єктів

обстеження, поставлених завдань, а також наявних ресурсів. Особливістю

неруйнівного контролю металів є незначні, в межах кількох відсотків, а часто і

менше, величини зміни швидкості акустичних хвиль, які виникають під дією

різноманітних деградаційних чинників [20, 46]. Тому однією з основних вимог

до вимірювальної установки є її висока точність.

Іншою особливістю використання визначення швидкості акустичних хвиль

в неруйнівному контролі є те, що практично завжди інформативною є лише

зміна швидкості, а не її абсолютна величина. Це можна пояснити тим, що

величина швидкості акустичних хвиль залежить від багатьох чинників, таких як

концентрація домішок, режим плавлення металу, спосіб його обробки тощо.

Більшість з цих чинників є слабо контрольована і тому величина швидкості

матеріалу знаходиться в певному інтервалі і точне визначення її не є

інформативним. Для оцінювання стану металу важливою є величина зміни

швидкості, яка відбулася під час його деградації. Тому важливою

характеристикою вимірювальної установки є можливість обмежити

вимірювання лише визначенням величини зміни швидкості. Це суттєво

спрощує вимірювання і збільшує їх точність [19].
