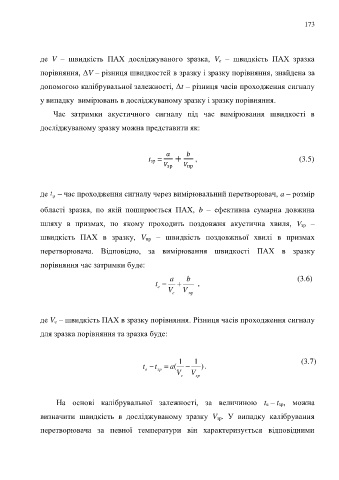

173

де V – швидкість ПАХ досліджуваного зразка, V e – швидкість ПАХ зразка

порівняння, ΔV – різниця швидкостей в зразку і зразку порівняння, знайдена за

допомогою калібрувальної залежності, Δt – різниця часів проходження сигналу

у випадку вимірювань в досліджуваному зразку і зразку порівняння.

Час затримки акустичного сигналу під час вимірювання швидкості в

досліджуваному зразку можна представити як:

t зр = + , (3.5)
зр пр

де t – час проходження сигналу через вимірювальний перетворювач, a – розмір
зр
області зразка, по якій поширюється ПАХ, b – ефективна сумарна довжина

шляху в призмах, по якому проходить поздовжня акустична хвиля, V зр –

швидкість ПАХ в зразку, V пр – швидкість поздовжньої хвилі в призмах

перетворювача. Відповідно, за вимірювання швидкості ПАХ в зразку

порівняння час затримки буде:

a b (3.6)
t   ,
e
V е V пр

де V e – швидкість ПАХ в зразку порівняння. Різниця часів проходження сигналу

для зразка порівняння та зразка буде:

1 1 (3.7)
t  t  ( a  ).
e
зр
V е V зр

На основі калібрувальної залежності, за величиною t е – t зр, можна

визначити швидкість в досліджуваному зразку V зр. У випадку калібрування

перетворювача за певної температури він характеризується відповідними
