Акустичний контакт між перетворювачем та буфером є стаціонарним і

незмінним під час вимірювань. Тоді акустичний імпульс проходить через

буфер, а на границі буфер-зразок частина його відбивається назад в буфер, а

частина проходить в досліджуваний зразок. Акустичний імпульс, багатократно

відбиваючись від границь зразка, частково проходить в буфер і його

реєструєструють перетворювачем як часову послідовність імпульсів (імпульси

3, 4 на рис.3.1, 3.2). Час між відбитими імпульсами та розмір зразка дає

можливість визначити швидкість акустичної хвилі в зразку.

Часовий зсув під час відбивання від границі буфер-зразок вносить похибку

у визначення часу проходження акустичного імпульсу по зразку. Оскільки цей

часовий

1 1 2

3 4

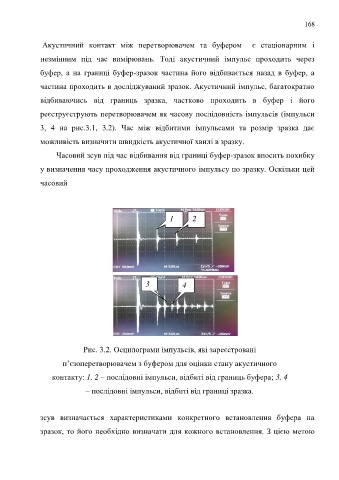

Рис. 3.2. Осцилограми імпульсів, які зареєстровані

п’єзоперетворювачем з буфером для оцінки стану акустичного

контакту: 1, 2 ‒ послідовні імпульси, відбиті від границь буфера; 3, 4

‒ послідовні імпульси, відбиті від границі зразка.

зсув визначається характеристиками конкретного встановлення буфера на

зразок, то його необхідно визначати для кожного встановлення. З цією метою
