157

нерухомим і зберігається фіксована відстань між ділянками, в яких

реєструється сигнал [274]. Відповідно, для реалізації такого підходу необхідно

змінити початкову схему вимірювань, показану на рисунку 2.28. Можливі

модифіковані схеми вимірювання показані на рисунку 2.32 та 2.33. В схемі

вимірювань на рис. 2.32 використано один фотоприймач і почергово

спрямовують на нього промені з двох частин пучка. Для виділення частин

Фотоприймач1

Лазер

Лінза

Перетворювач для Фотоприймач2
збудження ПАХ

Лазерний
промінь

Зразок

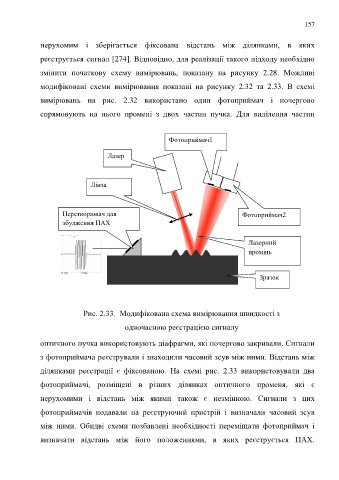

Рис. 2.33. Модифікована схема вимірювання швидкості з

одночасною реєстрацією сигналу

оптичного пучка використовують діафрагми, які почергово закривали. Сигнали
з фотоприймача реєстрували і знаходили часовий зсув між ними. Відстань між

ділянками реєстрації є фіксованою. На схемі рис. 2.33 використовували два

фотоприймачі, розміщені в різних ділянках оптичного променя, які є

нерухомими і відстань між якими також є незмінною. Сигнали з цих

фотоприймачів подавали на реєструючий пристрій і визначали часовий зсув

між ними. Обидві схеми позбавлені необхідності переміщати фотоприймач і

визначати відстань між його положеннями, в яких реєструється ПАХ.
