Page 23 - Dys

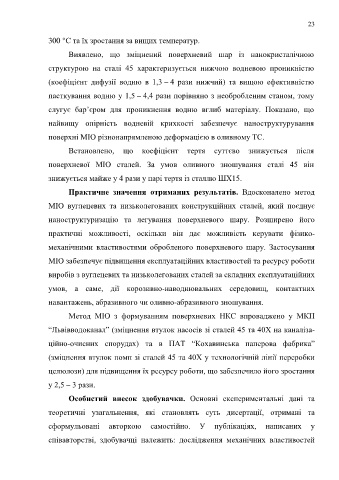

23

300 °С та їх зростання за вищих температур.

Виявлено, що зміцнений поверхневий шар із нанокристалічною

структурою на сталі 45 характеризується нижчою водневою проникністю

(коефіцієнт дифузії водню в 1,3 – 4 рази нижчий) та вищою ефективністю

пасткування водню у 1,5 – 4,4 рази порівняно з необробленим станом, тому

слугує бар’єром для проникнення водню вглиб матеріалу. Показано, що

найвищу опірність водневій крихкості забезпечує наноструктурування

поверхні МІО різнонапрямленою деформацією в оливному ТС.

Встановлено, що коефіцієнт тертя суттєво знижується після

поверхневої МІО сталей. За умов оливного зношування сталі 45 він

знижується майже у 4 рази у парі тертя із сталлю ШХ15.

Практичне значення отриманих результатів. Вдосконалено метод

МІО вуглецевих та низьколегованих конструкційних сталей, який поєднує

наноструктуризацію та легування поверхневого шару. Розширено його

практичні можливості, оскільки він дає можливість керувати фізико-

механічними властивостями обробленого поверхневого шару. Застосування

МІО забезпечує підвищення експлуатаційних властивостей та ресурсу роботи

виробів з вуглецевих та низьколегованих сталей за складних експлуатаційних

умов, а саме, дії корозивно-наводнювальних середовищ, контактних

навантажень, абразивного чи оливно-абразивного зношування.

Метод МІО з формуванням поверхневих НКС впроваджено у МКП

“Львівводоканал” (зміцнення втулок насосів зі сталей 45 та 40Х на каналіза-

ційно-очисних спорудах) та в ПАТ “Кохавинська паперова фабрика”

(зміцнення втулок помп зі сталей 45 та 40Х у технологічній лінії переробки

целюлози) для підвищення їх ресурсу роботи, що забезпечило його зростання

у 2,5 – 3 рази.

Особистий внесок здобувачки. Основні експериментальні дані та

теоретичні узагальнення, які становлять суть дисертації, отримані та

сформульовані авторкою самостійно. У публікаціях, написаних у

співавторстві, здобувачці належить: дослідження механічних властивостей
