Page 22 - Dys

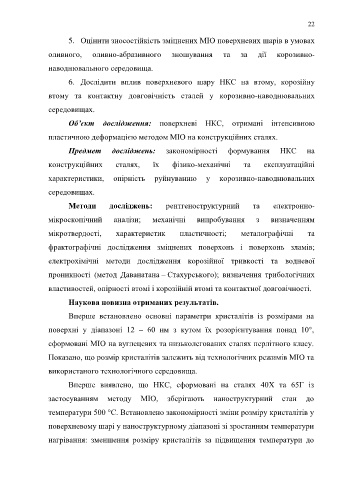

22

5. Оцінити зносостійкість зміцнених МІО поверхневих шарів в умовах

оливного, оливно-абразивного зношування та за дії корозивно-

наводнювального середовища.

6. Дослідити вплив поверхневого шару НКС на втому, корозійну

втому та контактну довговічність сталей у корозивно-наводнювальних

середовищах.

Об’єкт дослідження: поверхневі НКС, отримані інтенсивною

пластичною деформацією методом МІО на конструкційних сталях.

Предмет досліджень: закономірності формування НКС на

конструкційних сталях, їх фізико-механічні та експлуатаційні

характеристики, опірність руйнуванню у корозивно-наводнювальних

середовищах.

Методи досліджень: рентгеноструктурний та електронно-

мікроскопічний аналізи; механічні випробування з визначенням

мікротвердості, характеристик пластичності; металографічні та

фрактографічні дослідження зміцнених поверхонь і поверхонь зламів;

електрохімічні методи дослідження корозійної тривкості та водневої

проникності (метод Даванатана – Стахурського); визначення трибологічних

властивостей, опірності втомі і корозійній втомі та контактної довговічності.

Наукова новизна отриманих результатів.

Вперше встановлено основні параметри кристалітів із розмірами на

поверхні у діапазоні 12 – 60 нм з кутом їх розорієнтування понад 10°,

сформовані МІО на вуглецевих та низьколегованих сталях перлітного класу.

Показано, що розмір кристалітів залежить від технологічних режимів МІО та

використаного технологічного середовища.

Вперше виявлено, що НКС, сформовані на сталях 40Х та 65Г із

застосуванням методу МІО, зберігають наноструктурний стан до

температури 500 °С. Встановлено закономірності зміни розміру кристалітів у

поверхневому шарі у наноструктурному діапазоні зі зростанням температури

нагрівання: зменшення розміру кристалітів за підвищення температури до
