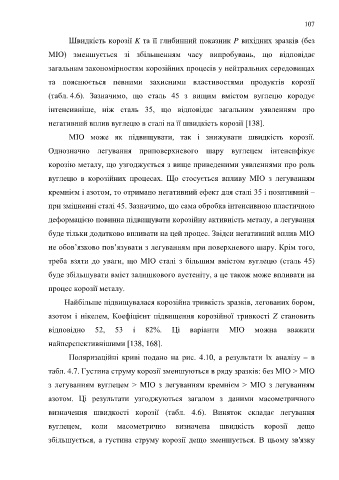

Page 107 - Dys

107

Швидкість корозії K та її глибинний показник P вихідних зразків (без

МІО) зменшується зі збільшенням часу випробувань, що відповідає

загальним закономірностям корозійних процесів у нейтральних середовищах

та пояснюється певними захисними властивостями продуктів корозії

(табл. 4.6). Зазначимо, що сталь 45 з вищим вмістом вуглецю кородує

інтенсивніше, ніж сталь 35, що відповідає загальним уявленням про

негативний вплив вуглецю в сталі на її швидкість корозії [138].

МІО може як підвищувати, так і знижувати швидкість корозії.

Однозначно легування приповерхневого шару вуглецем інтенсифікує

корозію металу, що узгоджується з вище приведеними уявленнями про роль

вуглецю в корозійних процесах. Що стосується впливу МІО з легуванням

кремнієм і азотом, то отримано негативний ефект для сталі 35 і позитивний –

при зміцненні сталі 45. Зазначимо, що сама обробка інтенсивною пластичною

деформацією повинна підвищувати корозійну активність металу, а легування

буде тільки додатково впливати на цей процес. Звідси негативний вплив МІО

не обов’язково пов’язувати з легуванням при поверхневого шару. Крім того,

треба взяти до уваги, що МІО сталі з більшим вмістом вуглецю (сталь 45)

буде збільшувати вміст залишкового аустеніту, а це також може впливати на

процес корозії металу.

Найбільше підвищувалася корозійна тривкість зразків, легованих бором,

азотом і нікелем, Коефіцієнт підвищення корозійної тривкості Z становить

відповідно 52, 53 і 82%. Ці варіанти МІО можна вважати

найперспективнішими [138, 168].

Поляризаційні криві подано на рис. 4.10, а результати їх аналізу – в

табл. 4.7. Густина струму корозії зменшуються в ряду зразків: без МІО > МІО

з легуванням вуглецем > МІО з легуванням кремнієм > МІО з легуванням

азотом. Ці результати узгоджуються загалом з даними масометричного

визначення швидкості корозії (табл. 4.6). Виняток складає легування

вуглецем, коли масометрично визначена швидкість корозії дещо

збільшується, а густина струму корозії дещо зменшується. В цьому зв'язку
