Page 108 - Dys
P. 108
108

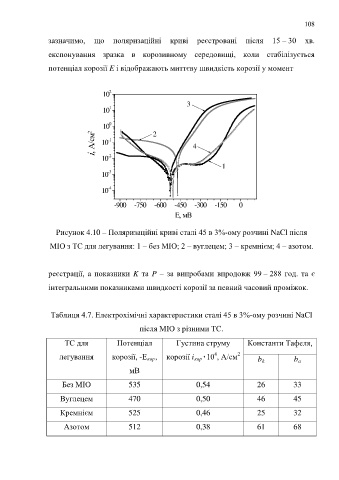

зазначимо, що поляризаційні криві реєстровані після 15 – 30 хв.
експонування зразка в корозивному середовищі, коли стабілізується
потенціал корозії E і відображають миттєву швидкість корозії у момент
10 2
3
10 1
10 0 2
i, А/см 2 10 -1 4
10 -2
1
10 -3
10 -4
-900 -750 -600 -450 -300 -150 0
Е, м В
Рисунок 4.10 – Поляризаційні криві сталі 45 в 3%-ому розчині NaCl після
МІО з ТС для легування: 1 – без МІО; 2 – вуглецем; 3 – кремнієм; 4 – азотом.
реєстрації, а показники K та P – за випробами впродовж 99 – 288 год. та є
інтегральними показниками швидкості корозії за певний часовий проміжок.
Таблиця 4.7. Електрохімічні характеристики сталі 45 в 3%-ому розчині NaCl
після МІО з різними ТС.
ТС для Потенціал Густина струму Константи Тафеля,
4
2
легування корозії, -Е кор , корозії i кор ٠10 , А/см b k b
a
мВ
Без МІО 535 0,54 26 33
Вуглецем 470 0,50 46 45
Кремнієм 525 0,46 25 32
Азотом 512 0,38 61 68
