Page 106 - Dys

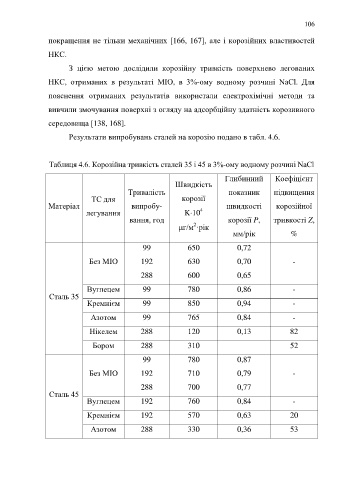

106

покращення не тільки механічних [166, 167], але і корозійних властивостей

НКС.

З цією метою дослідили корозійну тривкість поверхнево легованих

НКС, отриманих в результаті МІО, в 3%-ому водному розчині NaCl. Для

пояснення отриманих результатів використали електрохімічні методи та

вивчили змочування поверхні з огляду на адсорбційну здатність корозивного

середовища [138, 168].

Результати випробувань сталей на корозію подано в табл. 4.6.

Таблиця 4.6. Корозійна тривкість сталей 35 і 45 в 3%-ому водному розчині NaCl

Глибинний Коефіцієнт
Швидкість
Тривалість показник підвищення
ТС для корозії
Матеріал випробу- швидкості корозійної
4
легування K⋅10
вання, год корозії P, тривкості Z,
2
µг/м ·рік
мм/рік %

99 650 0,72

Без МІО 192 630 0,70 -

288 600 0,65

Вуглецем 99 780 0,86 -
Сталь 35
Кремнієм 99 850 0,94 -

Азотом 99 765 0,84 -

Нікелем 288 120 0,13 82
Бором 288 310 52

99 780 0,87

Без МІО 192 710 0,79 -

288 700 0,77
Сталь 45
Вуглецем 192 760 0,84 -

Кремнієм 192 570 0,63 20

Азотом 288 330 0,36 53
