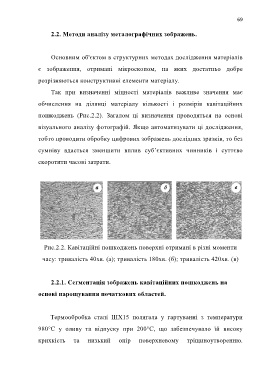

Page 69 - Microsoft Word - Дисертація.docx

69

2.2. Методи аналізу металографічних зображень.

Основним об'єктом в структурних методах дослідження матеріалів

є зображення, отримані мікроскопом, на яких достатньо добре

розрізняються конструктивні елементи матеріалу.

Так при визначенні міцності матеріалів важливе значення має

обчислення на ділянці матеріалу кількості і розмірів кавітаційних

пошкоджень (Рис.2.2). Загалом ці визначення проводяться на основі

візуального аналізу фотографій. Якщо автоматизувати ці дослідження,

тобто проводити обробку цифрових зображень дослідних зразків, то без

сумніву вдасться зменшити вплив суб’єктивних чинників і суттєво

скоротити часові затрати.

Рис.2.2. Кавітаційні пошкоджень поверхні отримані в різні моменти

часу: тривалість 40хв. (а); тривалість 180хв. (б); тривалість 420хв. (в)

2.2.1. Сегментація зображень кавітаційних пошкоджень на

основі нарощування початкових областей.

Термообробка сталі ШХ15 полягала у гартуванні з температури

980°С у оливу та відпуску при 200°С, що забезпечувало їй високу

крихкість та низький опір поверхневому тріщиноутворенню.
