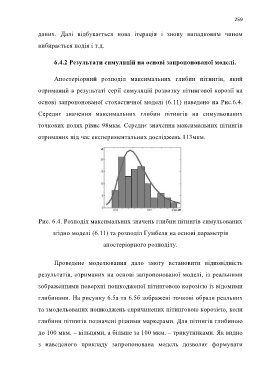

Page 259 - Microsoft Word - Дисертація.docx

259

даних. Далі відбувається нова ітерація і знову випадковим чином

вибирається подія і т.д.

6.4.2 Результати симуляцій на основі запропонованої моделі.

Апостеріорний розподіл максимальних глибин пітингів, який

отриманий в результаті серії симуляцій розвитку пітингової корозії на

основі запропонованої стохастичної моделі (6.11) наведено на Рис.6.4.

Середнє значення максимальних глибин пітингів на симульованих

точкових полях рівне 98мкм. Середнє значення максимальних пітингів

отриманих під час експериментальних досліджень 113мкм.

Рис. 6.4. Розподіл максимальних значень глибин пітингів симульованих

згідно моделі (6.11) та розподіл Гумбеля на основі параметрів

апостеріорного розподілу.

Проведене моделювання дало змогу встановити відповідність

результатів, отриманих на основі запропонованої моделі, із реальними

зображеннями поверхні пошкодженої пітинговою корозією із відомими

глибинами. На рисунку 6.5а та 6.5б зображені точкові образи реальних

та змодельованих пошкоджень спричинених пітинговою корозією, коли

глибини пітингів позначені різними маркерами. Для пітингів глибиною

до 100 мкм. – кільцями, а більше за 100 мкм. – трикутниками. Як видно

з наведеного прикладу запропонована модель дозволяє формувати
