Page 212 - Korniy_dyser

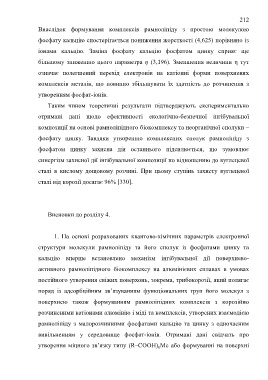

212

Внаслідок формування комплексів рамноліпіду з простою молекулою
фосфату кальцію спостерігається пониження жорсткості (4,625) порівняно із

іонами кальцію. Заміна фосфату кальцію фосфатом цинку сприяє ще
більшому зниженню цього параметра η (3,196). Зменшення величини η тут

означає полегшений перехід електронів на катіонні форми поверхневих
комплексів металів, що повинно збільшувати їх здатність до розчинення з

утворенням фосфат-іонів.

Таким чином теоретичні результати підтверджують експериментально

отримані дані щодо ефективності екологічно-безпечної інгібувальної

композиції на основі рамноліпідного біокомплексу та неорганічної сполуки –

фосфату цинку. Завдяки утворенню комплексних сполук рамноліпіду з

фосфатом цинку захисна дія останнього підсилюється, що зумовлює

синергізм захисної дії інгібувальної композиції по відношенню до вуглецевої

сталі в кислому дощовому розчині. При цьому ступінь захисту вуглецевої

сталі від корозії досягає 96% [330].

Висновки до розділу 4.

1. На основі розрахованих квантово-хімічних параметрів електронної

структури молекули рамноліпіду та його сполук із фосфатами цинку та

кальцію вперше встановлено механізм інгібувальної дії поверхнево-

активного рамноліпідного біокомплексу на алюмінієвих сплавах в умовах

постійного утворення свіжих поверхонь, зокрема, трибокорозії, який полягає

поряд із адсорбційним зв’язуванням функціональних груп його молекул з

поверхнею також формуванням рамноліпідних комплексів з корозійно

розчиненими катіонами алюмінію і міді та комплексів, утворених взаємодією

рамноліпіду з малорозчинними фосфатами кальцію та цинку з одночасним

вивільненням у середовище фосфат-іонів. Отримані дані свідчать про

утворення міцного зв’язку типу (R–COOH) nMe або формуванні на поверхні
