Page 211 - Korniy_dyser

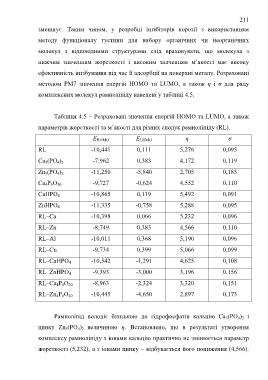

211

зменшує. Таким чином, у розробці інгібіторів корозії з використанням
методу функціоналу густини для вибору органічних чи неорганічних

молекул з відповідними структурами слід враховувати, що молекула з
нижчим значенням жорсткості і високим значенням м’якості має високу

ефективність інгібування під час її адсорбції на поверхні металу. Розраховані
методом РМ7 значення енергій HOMO та LUMO, а також η і σ для ряду

комплексних молекул рамноліпіду наведені у таблиці 4.5.

Таблиця 4.5 – Розраховані значення енергій HOMO та LUMO, а також

параметрів жорсткості та м’якості для різних сполук рамноліпіду (RL).

E HOMO E LUMO η σ

RL -10,441 0,111 5,276 0,095

Ca 3(PO 4) 2 -7,962 0,383 4,172 0,119

Zn 3(PO 4) 2 -11,250 -5,840 2,705 0,185

Ca 4P 6O 20 -9,727 -0,624 4,552 0,110

CaHPO 4 -10,865 0,119 5,492 0,091

ZnHPO 4 -11,335 -0,758 5,288 0,095

RL–Ca -10,398 0,066 5,232 0,096

RL–Zn -8,749 0,383 4,566 0,110

RL–Al -10,011 0,368 5,190 0,096

RL–Cu -9,734 0,399 5,066 0,099

RL–CaHPO 4 -10,542 -1,291 4,625 0,108

RL–ZnHPO 4 -9,393 -3,000 3,196 0,156

RL–Ca 4P 6O 20 -8,963 -2,324 3,320 0,151

RL–Zn 4P 6O 20 -10,445 -4,650 2,897 0,173

Рамноліпід володіє близькою до гідрофосфатів кальцію Ca 3(PO 4) 2 і

цинку Zn 3(PO 4) 2 величиною η. Встановлено, що в результаті утворення

комплексу рамноліпіду з іонами кальцію практично не змінюється параметр

жорсткості (5,232), а з іонами цинку – відбувається його пониження (4,566).
