Page 207 - Korniy_dyser

207

а б
3-
3-

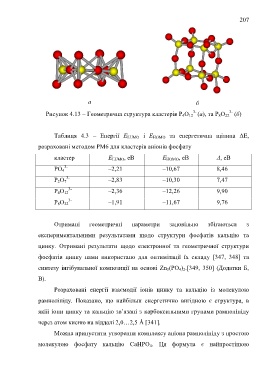

Рисунок 4.13 – Геометрична структура кластерів P 4O 12 (а), та P 8O 22 (б)

Таблиця 4.3 – Енергії Е LUMO і Е HOMO та енергетична щілина ΔЕ,

розраховані методом РМ6 для кластерів аніонів фосфату

кластер Е LUMO, еВ Е HOMO, еВ Δ, еВ

3-
PO 4 –2,21 –10,67 8,46
3-
P 2O 7 –2,83 –10,30 7,47
3-
P 4O 12 –2,36 –12,26 9,90
3-
P 8O 22 –1,91 –11,67 9,76

Отримані геометричні параметри задовільно збігаються з
експериментальними результатами щодо структури фосфатів кальцію та

цинку. Отримані результати щодо електронної та геометричної структури
фосфатів цинку нами використано для оптимізації їх складу [347, 348] та

синтезу інгібувальної композиції на основі Zn 3(PO 4) 2.[349, 350] (Додатки Б,
В).

Розраховані енергії взаємодії іонів цинку та кальцію із молекулою

рамноліпіду. Показано, що найбільш енергетично вигідною є структура, в

якій іони цинку та кальцію зв’язані з карбоксильними групами рамноліпіду

через атом кисню на віддалі 2,0…2,5 Å [341].

Можна припустити утворення комплексу аніона рамноліпіду з простою

молекулою фосфату кальцію СаНРО 4. Ця формула є найпростішою
