227

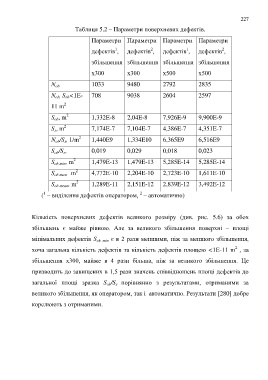

Таблиця 5.2 ‒ Параметри поверхневих дефектів.

Параметри Параметри Параметри Параметри

2
1
2
1
дефектів , дефектів , дефектів , дефектів ,
збільшення збільшення збільшення збільшення
х300 х300 х500 х500

N 1033 9480 2792 2835
ob
N S <1E- 708 9038 2604 2597
ob
ob,
2
11 m
2
S , m 1,332E-8 2,04E-8 7,926E-9 9,900E-9
ob
2
S , m 7,174E-7 7,104E-7 4,386E-7 4,351E-7
s
2
N /S , 1/m 1,440E9 1,334E10 6,365E9 6,516E9
ob
s
S /S , 0,019 0,029 0,018 0,023
s
ob
2
S ob min , m 1,479E-13 1,479E-13 5,285E-14 5,285E-14
2
S ob max , m 4,772E-10 2,204E-10 2,723E-10 1,611E-10
2
S ob mean , m 1,289E-11 2,151E-12 2,839E-12 3,492E-12
1
2
( – виділення дефектів оператором, – автоматично)

Кількість поверхневих дефектів великого розміру (див. рис. 5.6) за обох

збільшень є майже рівною. Але за великого збільшення поверхні – площі

мінімальних дефектів S ob min є в 2 рази меншими, ніж за меншого збільшення,

2
хоча загальна кількість дефектів та кількість дефектів площею <1E-11 m , за
збільшення х300, майже в 4 рази більша, ніж за великого збільшення. Це

призводить до завищених в 1,5 рази значень співвідношень площі дефектів до

загальної площі зразка S /S порівнянно з результатами, отриманими за
ob
s
великого збільшення, як оператором, так і автоматично. Результати [280] добре

корелюють з отриманими.
