197

однорідності зображення. Цей параметр досягає найбільших значень, коли

максимальні значення матриці спільної появи розміщені вздовж головної осі.

Для оцінки методу бінаризації використовували такі параметри:

PC=(H+Z)/N – відношення кількості правильно бінаризованих пікселів до їх

загальної кількості; POD = H/(H + M) – відношення кількості правильно

бінаризованих пікселів об’єкту до кількості пікселів об’єкта; FAR = F/(H + F) –

відношення кількості неправильно бінаризованих пікселів фону, до кількості

пікселів, що класифіковані як об’єкт; POFD = F/(Z + F) – відношення кількості

неправильно бінаризованих пікселів фону до кількості пікселів фону. За еталон

прийняли фрактографічне зображення, подане на рис. 4.2 з виділеними

спеціалістом ділянками.

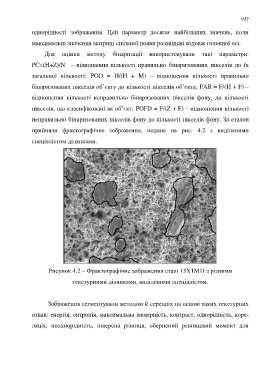

Рисунок 4.2 ‒ Фрактографічне зображення сталі 15X1M1f з різними

текстурними ділянками, виділеними спеціалістом.

Зображення сегментували методом середніх на основі таких текстурних

ознак: енергія, ентропія, максимальна імовірність, контраст, однорідність, коре-

ляція, неоднорідність, інверсна різниця, обернений різницевий момент для
