яскравості між об’єктом та фоном серед структурних елементів. Розглянемо

область об'єкта, яка є структурним елементом, з центром у точці (i, j) і область

фону. Масив перепадів яскравості обчислюється за формулою

R  ( jig , )  max G i , ( j ) G , (i , ) j
B O (3.8)

де ( , )g i j – значення яскравості в точці (i, j); G , (i ) j – робастна оцінка функції
B
інтенсивності зображення області фону; G , (i ) j – робастна оцінка функції
O
інтенсивності зображення області об'єкта.

Дві ділянки з максимальним значенням перепаду яскравості і є ділянками з

зонами зварного шва. На рис.3.6 наведено зображення труб різного діаметру зі

зварними швами. Результати локалізації зони зварного шва за методом Ші

наведено на рис. 3.7. В основному, за допомогою цього методу виділяються

зони країв труби. На наступному рисунку (рис. 3.8) наведено результат

локалізації зони труби запропонованим методом. На рис. 3.9 зображено

результат виділення зон шварного шва, запропонованим методом, на

зображеннях з рис. 3.6. Зони шва виділені білим прямокутником.

а б

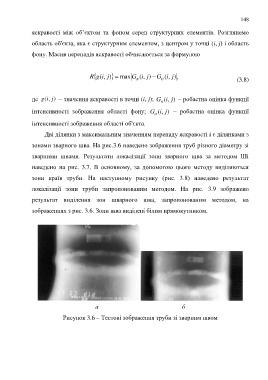

Рисунок 3.6 ‒ Тестові зображення труби зі зварним швом
