150

а б

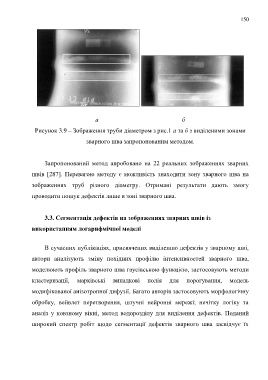

Рисунок 3.9 ‒ Зображення труби діаметром з рис.1 а та б з виділеними зонами

зварного шва запропонованим методом.

Запропонований метод апробовано на 22 реальних зображеннях зварних

швів [287]. Перевагою методу є можливість знаходити зону зварного шва на

зображеннях труб різного діаметру. Отримані результати дають змогу

проводити пошук дефектів лише в зоні зварного шва.

3.3. Сегментація дефектів на зображеннях зварних швів із

використанням логарифмічної моделі

В сучасних публікаціях, присвячених виділенню дефектів у зварному шві,

автори аналізують зміну похідних профілю інтенсивностей зварного шва,

моделюють профіль зварного шва гаусівською функцією, застосовують методи

кластеризації, марківські випадкові полія для порогування, модель

модифікованої анізотропної дифузії. Багато авторів застосовують морфологічну

обробку, вейвлет перетворення, штучні нейронні мережі; нечітку логіку та

аналіз у ковзному вікні, метод водорозділу для виділення дефектів. Поданий

широкий спектр робіт щодо сегментації дефектів зварного шва засвідчує їх
