Page 133 - КЛАСИФІКАЦІЯ ЛОКАЛІЗОВАНИХ ДЕФЕКТІВ ЗВАРНИХ ШВІВ НА РЕНТГЕНІВСЬКИХ ЗОБРАЖЕННЯХ ТРУБ

133

y
0.05 ітерації 1 2 3 4 5
0.04
0.03
0.02
0.01
0
-0.01
-0.02
-0.03
-0.04
-0.05 x
0 2 4 6 8 10 12

а)

11.1
11.09 довжина
огинаючої
11.08

11.07
11.06

11.05
0 1 2 3 4 5 6 7
ітерації

б)

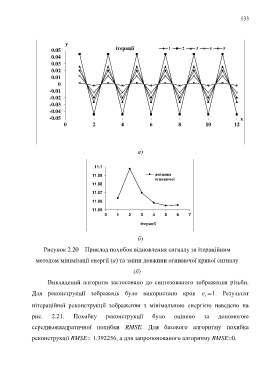

Рисунок 2.20 ‒ Приклад похибок відновлення сигналу за ітераційним

методом мінімізації енергії (а) та зміни довжини огинаючої кривої сигналу

(б)

Викладений алгоритм застосовано до синтезованого зображення різьби.

Для реконструкції зображень було використано крок e  1. Результат
i
иітераційної реконструкції зображення з мінімальною енергією наведено на

рис. 2.21. Похибку реконструкції було оцінено за допомогою

середньоквадратичної похибки RMSE. Для базового алгоритму похибка

реконструкції RMSE= 1.392256, а для запропонованого алгоритму RMSE=0.
