85

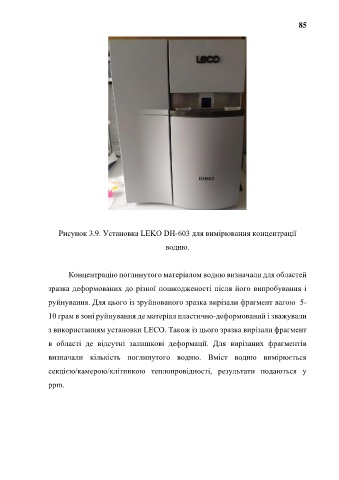

Рисунок 3.9. Установка LEKO DH-603 для вимірювання концентрації
водню.
Концентрацію поглинутого матеріалом водню визначали для областей
зразка деформованих до різної пошкодженості після його випробування і
руйнування. Для цього із зруйнованого зразка вирізали фрагмент вагою 5-
10 грам в зоні руйнування де матеріал пластично-деформований і зважували
з використанням установки LECO. Також із цього зразка вирізали фрагмент
в області де відсутні залишкові деформації. Для вирізаних фрагментів
визначали кількість поглинутого водню. Вміст водню вимірюється
секцією/камерою/клітинкою теплопровідності, результати подаються у
ppm.
