80

дані обробляли з використанням програмного забезпечення Power Graph

3.3.8.

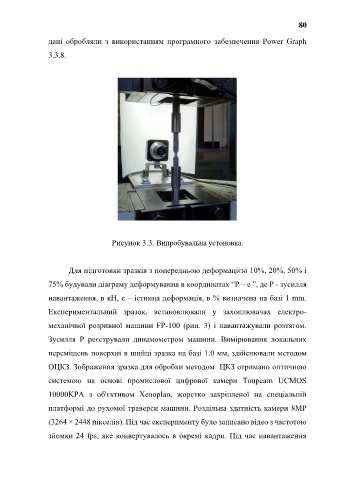

Рисунок 3.3. Випробувальна устоновка.

Для підготовки зразків з попередньою деформацією 10%, 20%, 50% і

75% будували діаграму деформування в координатах “Р – е ”, де Р - зусилля

навантаження, в кН, е – істинна деформація, в % визначена на базі 1 mm.

Експериментальний зразок, встановлювали у захоплювачах електро-

механічної розривної машини FP-100 (рии. 3) і навантажували розтягом.

Зусилля Р реєстрували динамометром машини. Вимірювання локальних

переміщень поверхні в шийці зразка на базі 1.0 мм, здійснювали методом

ОЦКЗ. Зображення зразка для обробки методом ЦКЗ отримано оптичною

системою на основі промислової цифрової камери Toupcam UCMOS

10000KPA з об'єктивом Xenoplan, жорстко закріпленої на спеціальній
платформі до рухомої траверси машини. Роздільна здатність камери 8МР

(3264 × 2448 пікселів). Під час експерименту було записано відео з частотою
зйомки 24 fps, яке конвертувалось в окремі кадри. Під час навантаження
