3.4. Використання програмного забезпечення для проведення

обчислень методом ЦКЗ.

Для оброки отриманих зображень було використано програму

ncorr[95], яка знаходиться у вільному доступі. На цих фото показано

розподіл значень поздовжніх переміщень (рис. 3.10а) та поперечних

переміщень (рис. 3.10б) у момент руйнування недеформованого

ненаводненого зразка.

(а) (б)

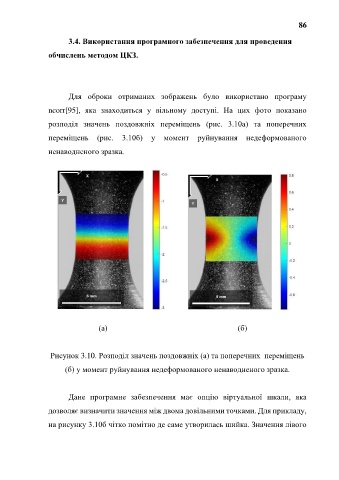

Рисунок 3.10. Розподіл значень поздовжніх (а) та поперечних переміщень

(б) у момент руйнування недеформованого ненаводненого зразка.

Дане програмне забезпечення має опцію віртуальної шкали, яка

дозволяє визначити значення між двома довільними точками. Для прикладу,

на рисунку 3.10б чітко помітно де саме утворилась шийка. Значення лівого
