83

(а) (б)

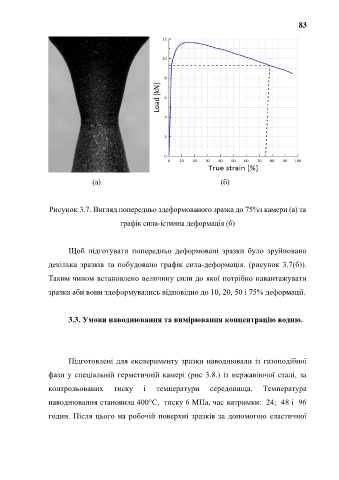

Рисунок 3.7. Вигляд попередньо здеформованого зразка до 75%з камери (а) та

графік сила-істинна деформація (б)

Щоб підготувати попередньо деформовані зразки було зруйновано

декілька зразків та побудовано графік сила-деформація. (рисунок 3.7(б)).

Таким чином встановлено величину сили до якої потрібно навантажувати

зразки аби вони здеформувались відповідно до 10, 20, 50 і 75% деформації.

3.3. Умови наводнювання та вимірювання концентрацію водню.

Підготовлені для експерименту зразки наводнювали із газоподібної

фази у спеціальній герметичній камері (рис 3.8.) із нержавіючої сталі, за

контрольованих тиску і температури середовища. Температура

наводнювання становила 400°С, тиску 6 МПа, час витримки: 24; 48 і 96

годин. Після цього на робочій поверхні зразків за допомогою еластичної
