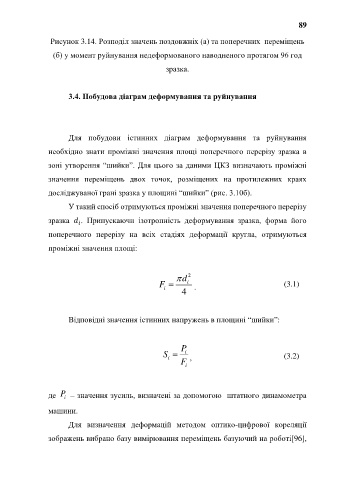

89

Рисунок 3.14. Розподіл значень поздовжніх (а) та поперечних переміщень

(б) у момент руйнування недеформованого наводненого протягом 96 год

зразка.

3.4. Побудова діаграм деформування та руйнування

Для побудови істинних діаграм деформування та руйнування

необхідно знати проміжні значення площі поперечного перерізу зразка в

зоні утворення “шийки”. Для цього за даними ЦКЗ визначають проміжні

значення переміщень двох точок, розміщених на протилежних краях

досліджуваної грані зразка у площині “шийки” (рис. 3.10б).

У такий спосіб отримуються проміжні значення поперечного перерізу

зразка . Припускаючи ізотропність деформування зразка, форма його

поперечного перерізу на всіх стадіях деформації кругла, отримуються

проміжні значення площі:

 d 2
F = i . (3.1)
i
4

Відповідні значення істинних напружень в площині “шийки”:

P
S = i , (3.2)
i
F
i

де P i – значення зусиль, визначені за допомогою штатного динамометра

машини.

Для визначення деформацій методом оптико-цифрової кореляції

зображень вибрано базу вимірювання переміщень базуючий на роботі[96],
