78

3.1. Матеріали та зразки

Для побудови діаграм деформування і руйнування було виготовлено

партію модифікованих циліндричних зразків Бріджмана з несиметричними

різбьовими захватними частинами, що необхідно для монтажу зразка у

пристосування, із сталі 22К (рис. 3.1.), у кількості по 3 зразки для різних

параметрів досліджень. Хімічний склад (мас.,%) матеріалу становив: 0.17-

0.24% С; 0.17-0.37% Si; 0.35-0.65% Mn; ≤0.035 % P; ≤0.040 % S; ≤0.25%

Cr; ≤0.30% Cu; ≤0.30% Ni. Така модифікована конструкція зразка

Бріджмана дає можливість однозначно визначити величину та місце

локальної пружно-пластичної деформації, утворення ”шийки” та

руйнування.

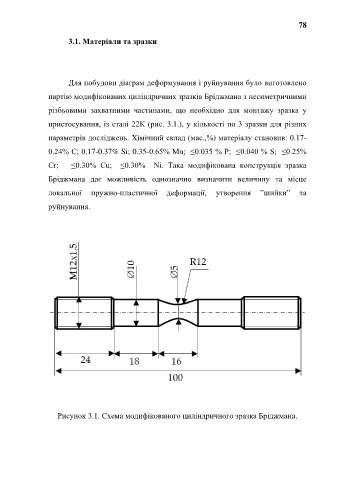

Рисунок 3.1. Схема модифікованого циліндричного зразка Бріджмана.
