64

б)

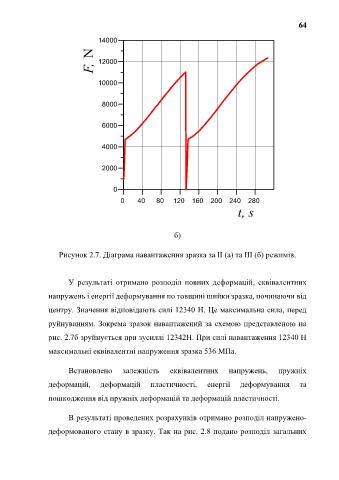

Рисунок 2.7. Діаграма навантаження зразка за ІІ (а) та ІІІ (б) режимів.

У результаті отримано розподіл повних деформацій, еквівалентних

напружень і енергії деформування по товщині шийки зразка, починаючи від

центру. Значення відповідають силі 12340 Н. Це максимальна сила, перед

руйнуванням. Зокрема зразок навантажений за схемою представленою на

рис. 2.7б зруйнується при зусиллі 12342Н. При силі навантаження 12340 Н

максимальні еквівалентні напруження зразка 536 МПа.

Встановлено залежність еквівалентних напружень, пружніх

деформацій, деформацій пластичності, енергії деформування та

пошкодження від пружніх деформацій та деформацій пластичності.

В результаті проведених розрахунків отримано розподіл напружено-

деформованого стану в зразку. Так на рис. 2.8 подано розподіл загальних
