Page 43 - dysertaciyahrynenko

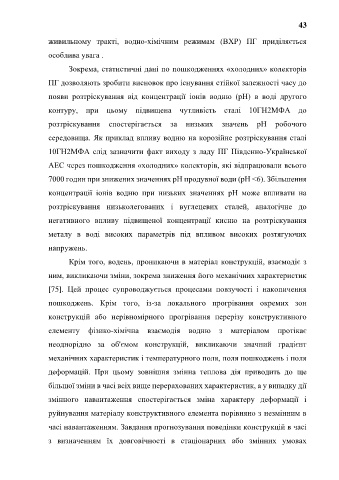

43

живильному тракті, водно-хімічним режимам (ВХР) ПГ приділяється

особлива увага .

Зокрема, статистичні дані по пошкодженнях «холодних» колекторів

ПГ дозволяють зробити висновок про існування стійкої залежності часу до

появи розтріскування від концентрації іонів водню (pH) в воді другого

контуру, при цьому підвищена чутливість сталі 10ГН2МФА до

розтріскування спостерігається за низьких значень pH робочого

середовища. Як приклад впливу водню на корозійне розтріскування сталі

10ГН2МФА слід зазначити факт виходу з ладу ПГ Південно-Української

АЕС через пошкодження «холодних» колекторів, які відпрацювали всього

7000 годин при знижених значеннях рН продувної води (рН <6). Збільшення

концентрації іонів водню при низьких значеннях pH може впливати на

розтріскування низьколегованих і вуглецевих сталей, аналогічне до

негативного впливу підвищеної концентрації кисню на розтріскування

металу в воді високих параметрів під впливом високих розтягуючих

напружень.

Крім того, водень, проникаючи в матеріал конструкцій, взаємодіє з

ним, викликаючи зміни, зокрема зниження його механічних характеристик

[75]. Цей процес супроводжується процесами повзучості і накопичення

пошкоджень. Крім того, із-за локального прогрівання окремих зон

конструкцій або нерівномірного прогрівання перерізу конструктивного

елементу фізико-хімічна взаємодія водню з матеріалом протікає
неоднорідно за об'ємом конструкцій, викликаючи значний градієнт

механічних характеристик і температурного поля, поля пошкоджень і поля
деформацій. При цьому зовнішня змінна теплова дія приводить до ще

більшої зміни в часі всіх вище перерахованих характеристик, а у випадку дії
змінного навантаження спостерігається зміна характеру деформації і

руйнування матеріалу конструктивного елемента порівняно з незмінним в

часі навантаженням. Завдання прогнозування поведінки конструкцій в часі

з визначенням їх довговічності в стаціонарних або змінних умовах
