Page 29 - МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ

27

зображеннями поверхні. Він
використовує багатомасштабну
функцію інформативності для
локалізації та подальшої
сегментації поверхневих об'єктів
виділеної області. Встановлено,
що оксидокерамічні покриття на
сплаві МА 18, які синтезували в
електроліті 3 g/k KOH + 2 г/л
(р.с.) за густини катодного і
2
анодного струмів 20 А/дм
впродовж 180 хв мають
максимальну кількість
поверхневих дефектів площею 2
2

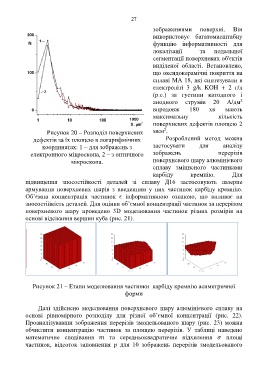

Рисунок 20 ‒ Розподіл поверхневих мкм .
дефектів за їх площею в логарифмічних Розроблений метод можна
координатах: 1 ‒ для зображень з застосувати для аналізу
електронного мікроскопа, 2 ‒ з оптичного зображень перерізів
мікроскопа. поверхневого шару алюмінієвого
сплаву зміцненого частинками
карбіду кремнію. Для
підвищення зносостійкості деталей зі сплаву Д16 застосовують лазерне
армування поверхневих шарів з введенням у них частинок карбіду кремнію.
Об’ємна концентрація частинок є інформативною ознакою, що впливає на
зносостійкість деталей. Для оцінки об’ємної концентрації частинок за перерізом
поверхневого шару проведено 3D моделювання частинок різних розмірів на

основі відсікання вершин куба (рис. 21).

Рисунок 21 ‒ Етапи моделювання частинки карбіду кремнію асиметричної
форми

Далі здійснено моделювання поверхневого шару алюмінієвого сплаву на
основі рівномірного розподілу для різної об’ємної концентрації (рис. 22).
Проаналізувавши зображення перерізів змодельованого шару (рис. 23) можна
обчислити концентрацію частинок за площею перерізів. У таблиці наведено
математичне сподівання та середньоквадратичне відхилення площі
частинок, відсоток заповнення для 10 зображень перерізів змодельованого
