Page 11 - АвторефСемак2

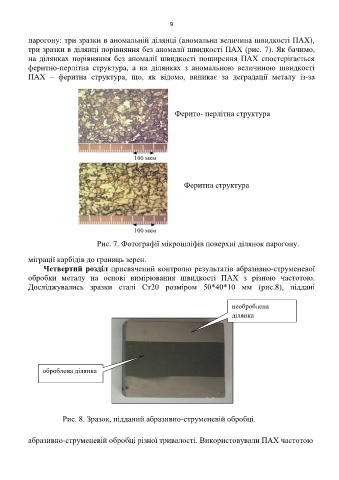

9

парогону: три зразки в аномальній ділянці (аномальна величина швидкості ПАХ),
три зразки в ділянці порівняння без аномалії швидкості ПАХ (рис. 7). Як бачимо,
на ділянках порівняння без аномалії швидкості поширення ПАХ спостерігається
феритно-перлітна структура, а на ділянках з аномальною величиною швидкості
ПАХ – феритна структура, що, як відомо, виникає за деградації металу із-за

Ферито- перлітна структура

100 мкм

Феритна структура

100 мкм
Рис. 7. Фотографії мікрошліфів поверхні ділянок парогону.

міграції карбідів до границь зерен.

Четвертий розділ присвячений контролю результатів абразивно-струменевої
обробки металу на основі вимірювання швидкості ПАХ з різною частотою.
Досліджувались зразки сталі Ст20 розміром 50*40*10 мм (рис.8), піддані

необроблена
ділянка

оброблена ділянка

Рис. 8. Зразок, підданий абразивно-струменевій обробці.

абразивно-струменевій обробці різної тривалості. Використовували ПАХ частотою
