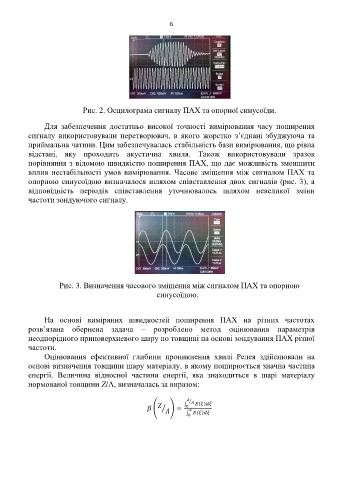

6
Рис. 2. Осцилограма сигналу ПАХ та опорної синусоїди.
Для забезпечення достатньо високої точності вимірювання часу поширення
сигналу використовували перетворювач, в якого жорстко з’єднані збуджуюча та
приймальна чатини. Цим забезпечувалась стабільність бази вимірювання, що рівна
відстані, яку проходить акустична хвиля. Також використовували зразок
порівняння з відомою швидкістю поширення ПАХ, що дає можливість зменшити
вплив нестабільності умов вимірювання. Часове зміщення між сигналом ПАХ та
опорною синусоїдою визначалося шляхом співставлення двох сигналів (рис. 3), а
відповідність періодів співставлення уточнювалось шляхом невеликої зміни
частоти зондуючого сигналу.
Рис. 3. Визначення часового зміщення між сигналом ПАХ та опорною
синусоїдою.
На основі виміряних швидкостей поширення ПАХ на різних частотах
розв’язана обернена задача – розроблено метод оцінювання параметрів
неоднорідного приповерхневого шару по товщині на основі зондування ПАХ різної
частоти.
Оцінювання ефективної глибини проникнення хвилі Релея здійснювали на
основі визначення товщини шару матеріалу, в якому поширюється значна частина
енергії. Величина відносної частини енергії, яка знаходиться в шарі матеріалу
нормованої товщини Z/Λ, визначалась за виразом:
