Page 15 - АвторефСемак2

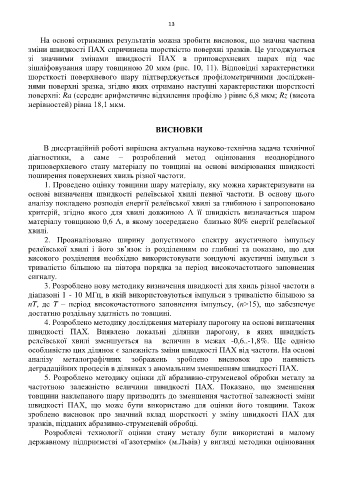

13

На основі отриманих результатів можна зробити висновок, що значна частина
зміни швидкості ПАХ спричинена шорсткістю поверхні зразків. Це узгоджуються
зі значними змінами швидкості ПАХ в приповерхневих шарах під час
зішліфовування шару товщиною 20 мкм (рис. 10, 11). Відповідні характеристики
шорсткості поверхневого шару підтверджується профілометричними досліджен-
нями поверхні зразка, згідно яких отримано наступні характеристики шорсткості
поверхні: Ra (середнє арифметичне відхилення профілю ) рівне 6,8 мкм; Rz (висота
нерівностей) рівна 18,1 мкм.

ВИСНОВКИ

В дисертаційній роботі вирішена актуальна науково-технічна задача технічної
діагностики, а саме – розроблений метод оцінювання неоднорідного
приповерхневого стану матеріалу по товщині на основі вимірювання швидкості
поширення поверхневих хвиль різної частоти.
1. Проведено оцінку товщини шару матеріалу, яку можна характеризувати на
основі визначення швидкості релеївської хвилі певної частоти. В основу цього
аналізу покладено розподіл енергії релеївської хвилі за глибиною і запропоновано
критерій, згідно якого для хвилі довжиною Λ її швидкість визначається шаром
матеріалу товщиною 0,6 Λ, в якому зосереджено близько 80% енергії релеївської
хвилі.
2. Проаналізовано ширину допустимого спектру акустичного імпульсу
релеївської хвилі і його зв’язок із розділенням по глибині та показано, що для
високого розділення необхідно використовувати зондуючі акустичні імпульси з
тривалістю більшою на півтора порядка за період високочастотного заповнення
сигналу.
3. Розроблено нову методику визначення швидкості для хвиль різної частоти в
діапазоні 1 - 10 МГц, в якій використовуються імпульси з тривалістю більшою за
nT, де T – період високочастотного заповнення імпульсу, (n>15), що забезпечує
достатню роздільну здатність по товщині.
4. Розроблено методику дослідження матеріалу парогону на основі визначення
швидкості ПАХ. Виявлено локальні ділянки парогону, в яких швидкість
релеївської хвилі зменшується на величин в межах -0,6..-1,8%. Ще однією
особливістю цих ділянок є залежність зміни швидкості ПАХ від частоти. На основі
аналізу металографічних зображень зроблено висновок про наявність
деградаційних процесів в ділянках з аномальним зменшенням швидкості ПАХ.
5. Розроблено методику оцінки дії абразивно-струменевої обробки металу за
частотною залежністю величини швидкості ПАХ. Показано, що зменшення
товщини наклепаного шару призводить до зменшення частотної залежності зміни
швидкості ПАХ, що може бути використано для оцінки його товщини. Також
зроблено висновок про значний вклад шорсткості у зміну швидкості ПАХ для
зразків, підданих абразивно-струменевій обробці.
Розроблені технології оцінки стану металу були використані в малому
державному підприємстві «Газотермік» (м.Львів) у вигляді методики оцінювання
