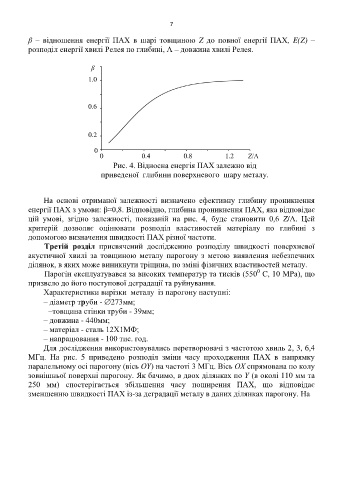

7

β – відношення енергії ПАХ в шарі товщиною Z до повної енергії ПАХ, E(Z) –
розподіл енергії хвилі Релея по глибині, Λ – довжина хвилі Релея.

β
1.0

0.6

0.2

0
0 0.4 0.8 1.2 Z/Λ
Рис. 4. Відносна енергія ПАХ залежно від

приведеної глибини поверхневого шару металу.

На основі отриманої залежності визначено ефективну глибину проникнення
енергії ПАХ з умови: β≈0,8. Відповідно, глибина проникнення ПАХ, яка відповідає
цій умові, згідно залежності, показаній на рис. 4, буде становити 0,6 Z/Λ. Цей
критерій дозволяє оцінювати розподіл властивостей матеріалу по глибині з
допомогою визначення швидкості ПАХ різної частоти.
Третій розділ присвячений дослідженню розподілу швидкості поверхневої
акустичної хвилі за товщиною металу парогону з метою виявлення небезпечних
ділянок, в яких може виникнути тріщина, по зміні фізичних властивостей металу.
0
Парогін експлуатувався за високих температур та тисків (550 С, 10 МРа), що
призвело до його поступової деградації та руйнування.
Характеристики вирізки металу із парогону наступні:
– діаметр труби - 273мм;
–товщина стінки труби - 39мм;
– довжина - 440мм;
– матеріал - сталь 12Х1МФ;
– напрацювання - 100 тис. год.
Для дослідження використовувались перетворювачі з частотою хвиль 2, 3, 6,4
МГц. На рис. 5 приведено розподіл зміни часу проходження ПАХ в напрямку
паралельному осі парогону (вісь ОY) на частоті 3 МГц. Вісь ОХ спрямована по колу
зовнішньої поверхні парогону. Як бачимо, в двох ділянках по Y (в околі 110 мм та
250 мм) спостерігається збільшення часу поширення ПАХ, що відповідає
зменшенню швидкості ПАХ із-за деградації металу в даних ділянках парогону. На
