Page 15 - Avtoreferat Voloshyn 2020
P. 15
15
K max = 30 МПа∙√м (який відповідає пороговому значенню ΔK thс, отриманому за R = 0,9)
– швидкість росту тріщини не тільки у м/цикл, а також і в мм/с зменшується зі збіль-
шенням значення R (рис. 9б). Таким чином, швидкість росту тріщини у сталі 17Г1С у
0,01 N розчині NaHCO 3 залежить не лише від коефіцієнта K max у циклі навантаження,
що характеризувало б реалізацію тільки механізму КСР, але і від значень ΔK. Згідно з
отриманою залежністю V–R для сталі 17Г1С методом її апроксимації до R = 1 оцінили
швидкість росту корозійної тріщини за статичного навантаження у базовому 0,01 N роз-
-7
чині NaHCO 3: V 1SCC ≈ 1,04·10 мм/с. Ця оцінка, очевидно, дала дещо завищені значення,
оскільки розраховували за даними, отриманими за сумісної дії механізмів втомного і КСР.

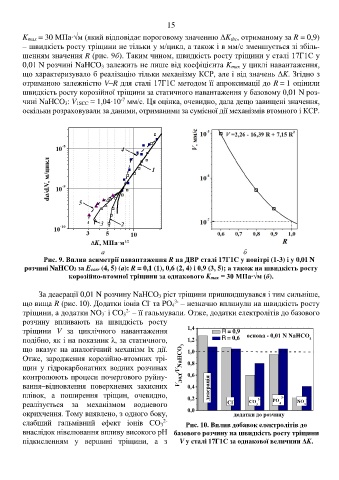

Рис. 9. Вплив асиметрії навантаження R на ДВР сталі 17Г1С у повітрі (1-3) і у 0,01 N
розчині NaHCO3 за Ecorr (4, 5) (а): R = 0,1 (1), 0,6 (2, 4) і 0,9 (3, 5); а також на швидкість росту
корозійно-втомної тріщини за однакового Kmax = 30 МПа∙√м (б).
За деаерації 0,01 N розчину NaHCO 3 ріст тріщини пришвидшувався і тим сильніше,
3-
що вища R (рис. 10). Додатки іонів Cl та PO 4 – незначно вплинули на швидкість росту
-
2-
тріщини, а додатки NO 3 i CO 3 – її гальмували. Отже, додатки електролітів до базового
-
розчину впливають на швидкість росту
тріщини V за циклічного навантаження 1,4 R = 0,9 основа - 0,01 N NaHCO
подібно, як і на показник λ, за статичного, 1,2 R = 0,6 3
що вказує на аналогічний механізм їх дії. 1,0
Отже, зародження корозійно-втомних трі- 0,8
щин у гідрокарбонатних водних розчинах V дод /V NaНCO 3
контролюють процеси почергового руйну- 0,6
вання–відновлення поверхневих захисних 0,4 деаерація
плівок, а поширення тріщин, очевидно, 0,2 2- 3- -
реалізується за механізмом водневого Cl - CO 3 PO 4 NO 3
окрихчення. Тому виявлено, з одного боку, 0,0 додатки до розчину
2-
слабший гальмівний ефект іонів CO 3 Рис. 10. Вплив добавок електролітів до
внаслідок нівелювання впливу високого рН базового розчину на швидкість росту тріщини
підкисленням у вершині тріщини, а з V у сталі 17Г1С за однакової величини ΔK.
