Page 12 - Maksymiv_avtoref

10

Зважаючи на праці Е. Glikman та R. Bruver, згідно з якими вуглець,
розміщуючись головним чином межами зерен, позитивно впливає на
формування та стабільність НКС, а кисень їх окричує, отримані результати
вказують на очевидні переваги застосування оливного ТС для МІО.
Оцінили опірність водневій крихкості поверхневих шарів сталей 65Г та
40Х із НКС, сформованих МІО (рис. 4, 5). З цією метою провели порівняльний
аналіз характеристик пластичності наводнених та ненаводнених зразків без
МІО та після МІО у різних ТС та з застосуванням різних видів деформації.
Виявили критичне зниження характеристик пластичності сталей після МІО у
водному ТС та задовільне її збереження після МІО в оливному ТС (рис. 4), що
пов’язали з інтенсивнішим насиченням шару НКС киснем під час МІО у
водному ТС, яке і спричинило його суттєвіше окрихчення. Враховуючи
специфічну однонапрямленість зсувної деформації в результаті МІО звичайним
прямим інструментом, розробили шевронний інструмент для отримання
поверхневих НКС різнонапрямленою термопластичною деформацією. При
вивченні впливу МІО одно-

24 напрямленою деформацією на
Ι 40 Ι
20 ΙΙ ΙΙ пластичність сталей 40Х та 65Г
16 Ψ , % 30 виявили її суттєвіше зниження
∆, % для сталі 65Г, що може бути
12
20
8 пов’язаним із більшим вмістом
4 10 вуглецю в ній. При МІО
0 0 різнонапрямленою деформацією
1 2 3 1 2 3

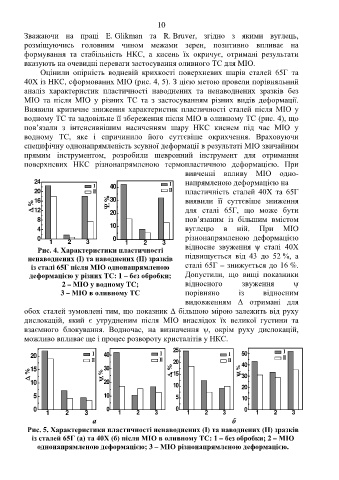

Рис. 4. Характеристики пластичності відносне звуження ψ сталі 40Х

ненаводнених (І) та наводнених (ІІ) зразків підвищується від 43 до 52 %, а
із сталі 65Г після МІО однонапрямленою сталі 65Г – знижується до 16 %.
деформацією у різних ТС: 1 – без обробки; Допустили, що вищі показники
2 – МІО у водному ТС; відносного звуження ψ
3 – МІО в оливному ТС порівняно із відносним
видовженням Δ отримані для
обох сталей зумовлені тим, що показник Δ більшою мірою залежить від руху
дислокацій, який є утрудненим після МІО внаслідок їх великої густини та
взаємного блокування. Водночас, на визначення ψ, окрім руху дислокацій,
можливо впливає ще і процес розвороту кристалітів у НКС.

25 Ι
20 Ι 40 Ι Ι 50 ΙΙ
ΙΙ ΙΙ 20 ΙΙ
15 30 ∆, % 40
∆, % ψ , % 15 ψ , % 30
10 20 10 20

5 10 5 10

0 1 2 3 0 1 2 3 0 1 2 3 0 1 2 3
а б

Рис. 5. Характеристики пластичності ненаводнених (І) та наводнених (ІІ) зразків
із сталей 65Г (а) та 40Х (б) після МІО в оливному ТС: 1 – без обробки; 2 – МІО
однонапрямленою деформацією; 3 – МІО різнонапрямленою деформацією.
