37

За підвищеної температури NiTi сплав має об’ємноцентровану кубічну

гратку і характеризується стабільним її параметром. Внаслідок зміни сили

міжатомних зв'язків під час охолодження NiTi сплавів в критичному для

перетворення температурному діапазоні їх модуль пружності (жорсткість),

границя плинності і електроопір також змінюються. Так під час охолодження

сплаву у діапазоні мартенситного перетворення змінюється його кристалічна

будова (внаслідок мартенситного перетворення). Глибина завершеності такого

перетворення залежить від температури, за якої воно розпочинається (M s) і

завершується (M f) (Рис. 1.4). Після такого перетворення фізичні властивості

сплаву змінюються [39] і виникають передумови для використання ефекту

пам'яті форми [40].

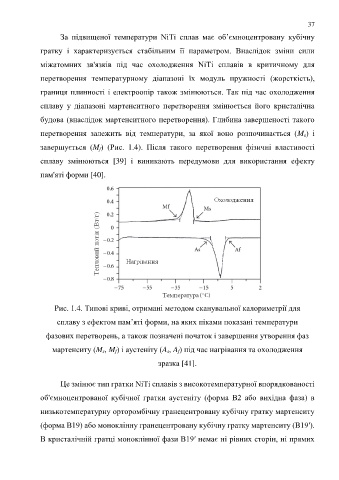

Рис. 1.4. Типові криві, отримані методом сканувальної калориметрії для

сплаву з ефектом пам’яті форми, на яких піками показані температури

фазових перетворень, а також позначені початок і завершення утворення фаз

мартенситу (M s, M f) і аустеніту (A s, A f) під час нагрівання та охолодження

зразка [41].

Це змінює тип гратки NiTi сплавів з високотемпературної впорядкованості

об'ємноцентрованої кубічної гратки аустеніту (форма B2 або вихідна фаза) в

низькотемпературну орторомбічну гранецентровану кубічну гратку мартенситу

(форма B19) або моноклінну гранецентровану кубічну гратку мартенситу (B19′).

В кристалічній гратці моноклінної фази B19′ немає ні рівних сторін, ні прямих
