об’ємноцентрована кубічна гратка вихідної фази (умовно названої аустенітною)
трансформується за механізмом зсуву в гранецентровану орторомбічну, а потім
в моноклінну, властиву мартенситу (Рис. 1.2).
a
б
в

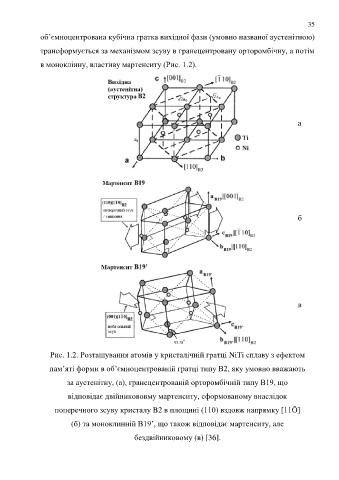

Рис. 1.2. Розташування атомів у кристалічній гратці NiTi сплаву з ефектом
пам’яті форми в об’ємноцентрованій гратці типу В2, яку умовно вважають
за аустенітну, (а), гранецентрованій орторомбічній типу В19, що
відповідає двійникововму мартенситу, сформованому внаслідок
поперечного зсуву кристалу B2 в площині (110) вздовж напрямку [11Ō]
(б) та моноклинній В19’, що також відповідає мартенситу, але
бездвійниковому (в) [36].
