Page 35 - Dys
P. 35
35

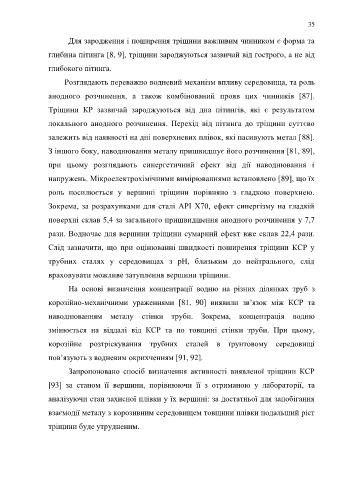

Для зародження і поширення тріщини важливим чинником є форма та
глибина пітинга [8, 9], тріщини зароджуються зазвичай від гострого, а не від
глибокого пітинга.
Розглядають переважно водневий механізм впливу середовища, та роль
анодного розчинення, а також комбінований прояв цих чинників [87].
Тріщини КР зазвичай зароджуються від дна пітингів, які є результатом
локального анодного розчинення. Перехід від пітинга до тріщини суттєво
залежить від наявності на дні поверхневих плівок, які пасивують метал [88].
З іншого боку, наводнювання металу пришвидшує його розчинення [81, 89],
при цьому розглядають синергетичний ефект від дії наводнювання і
напружень. Мікроелектрохімічними вимірюваннями встановлено [89], що їх
роль посилюється у вершині тріщини порівняно з гладкою поверхнею.
Зокрема, за розрахунками для сталі АРІ Х70, ефект синергізму на гладкій
поверхні склав 5,4 за загального пришвидшення анодного розчинення у 7,7
рази. Водночас для вершини тріщини сумарний ефект вже склав 22,4 рази.
Слід зазначити, що при оцінюванні швидкості поширення тріщини КСР у
трубних сталях у середовищах з рН, близьким до нейтрального, слід
враховувати можливе затуплення вершини тріщини.
На основі визначення концентрації водню на різних ділянках труб з
корозійно-механічними ураженнями [81, 90] виявили зв’язок між КСР та
наводнюванням металу стінки труби. Зокрема, концентрація водню
змінюється на віддалі від КСР та по товщині стінки труби. При цьому,
корозійне розтріскування трубних сталей в ґрунтовому середовищі
пов’язують з водневим окрихченням [91, 92].
Запропоновано спосіб визначення активності виявленої тріщини КСР
[93] за станом її вершини, порівнюючи її з отриманою у лабораторії, та
аналізуючи стан захисної плівки у їх вершині: за достатньої для запобігання
взаємодії металу з корозивним середовищем товщини плівки подальший ріст
тріщини буде утрудненим.
