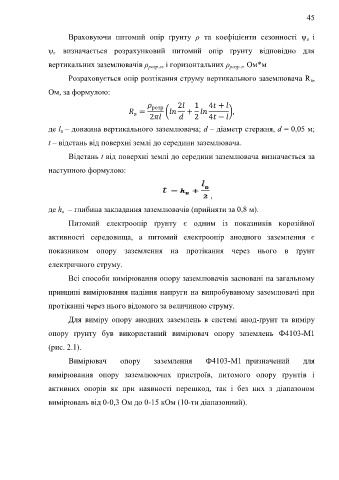

45

Враховуючи питомий опір ґрунту ρ та коефіцієнти сезонності ψ і
в
ψ г визначається розрахунковий питомий опір ґрунту відповідно для

вертикальних заземлювачів ρ розр.в , і горизонтальних ρ розр.г , Ом*м

Розраховується опір розтікання струму вертикального заземлювача R ,
в

Ом, за формулою:

( )

де l – довжина вертикального заземлювача; d – діаметр стержня, d = 0,05 м;
в

t – відстань від поверхні землі до середини заземлювача.
Відстань t від поверхні землі до середини заземлювача визначається за

наступною формулою:

,

де h – глибина закладання заземлювачів (прийняти за 0,8 м).
в
Питомий електроопір ґрунту є одним із показників корозійної

активності середовища, а питомий електроопір анодного заземлення є

показником опору заземлення на протікання через нього в ґрунт

електричного струму.

Всі способи вимірювання опору заземлювачів засновані на загальному

принципі вимірювання падіння напруги на випробуваному заземлювачі при

протіканні через нього відомого за величиною струму.

Для виміру опору анодних заземлень в системі анод-ґрунт та виміру

опору ґрунту був використаний вимірювач опору заземлень Ф4103-М1

(рис. 2.1).
Вимірювач опору заземлення Ф4103-М1 призначений для

вимірювання опору заземлюючих пристроїв, питомого опору ґрунтів і

активних опорів як при наявності перешкод, так і без них з діапазоном

вимірювань від 0-0,3 Ом до 0-15 кОм (10-ти діапазонний).
