96

водню. За тиску 20–30 МПа зміна співвідношення a / c впливає на розподіл
гідростатичних напружень і пластичних деформацій. Унаслідок цього

змінюється вміст дифузійно-рухомого та пасткованого водню, а отже, і

максимальне значення його загальної концентрації.

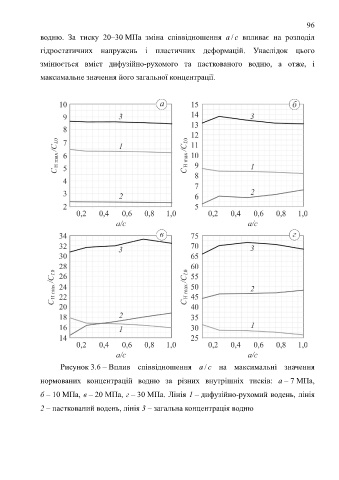

Рисунок 3.6 – Вплив співвідношення a / c на максимальні значення
нормованих концентрацій водню за різних внутрішніх тисків: а – 7 МПа,

б – 10 МПа, в – 20 МПа, г – 30 МПа. Лінія 1 – дифузійно-рухомий водень, лінія
2 – пасткований водень, лінія 3 – загальна концентрація водню
