92

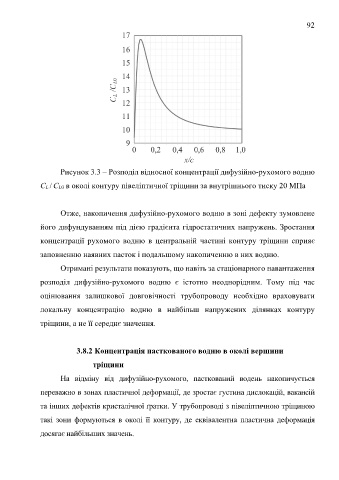

Рисунок 3.3 – Розподіл відносної концентрації дифузійно-рухомого водню

СL / CL0 в околі контуру півеліптичної тріщини за внутрішнього тиску 20 МПа

Отже, накопичення дифузійно-рухомого водню в зоні дефекту зумовлене

його дифундуванням під дією градієнта гідростатичних напружень. Зростання

концентрації рухомого водню в центральній частині контуру тріщини сприяє

заповненню наявних пасток і подальшому накопиченню в них водню.

Отримані результати показують, що навіть за стаціонарного навантаження

розподіл дифузійно-рухомого водню є істотно неоднорідним. Тому під час

оцінювання залишкової довговічності трубопроводу необхідно враховувати

локальну концентрацію водню в найбільш напружених ділянках контуру

тріщини, а не її середнє значення.

3.8.2 Концентрація пасткованого водню в околі вершини

тріщини

На відміну від дифузійно-рухомого, пасткований водень накопичується

переважно в зонах пластичної деформації, де зростає густина дислокацій, вакансій

та інших дефектів кристалічної ґратки. У трубопроводі з півеліптичною тріщиною

такі зони формуються в околі її контуру, де еквівалентна пластична деформація

досягає найбільших значень.
