Page 93 - Microsoft Word - Soviak_PhD_Thesis_Version_fin

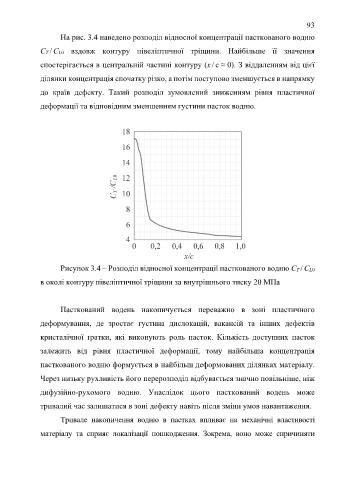

93

На рис. 3.4 наведено розподіл відносної концентрації пасткованого водню

СT / CL0 вздовж контуру півеліптичної тріщини. Найбільше її значення

спостерігається в центральній частині контуру (x / c ≈ 0). З віддаленням від цієї
ділянки концентрація спочатку різко, а потім поступово зменшується в напрямку

до країв дефекту. Такий розподіл зумовлений зниженням рівня пластичної

деформації та відповідним зменшенням густини пасток водню.

Рисунок 3.4 – Розподіл відносної концентрації пасткованого водню СT / CL0
в околі контуру півеліптичної тріщини за внутрішнього тиску 20 МПа

Пасткований водень накопичується переважно в зоні пластичного

деформування, де зростає густина дислокацій, вакансій та інших дефектів

кристалічної ґратки, які виконують роль пасток. Кількість доступних пасток

залежить від рівня пластичної деформації, тому найбільша концентрація

пасткованого водню формується в найбільш деформованих ділянках матеріалу.

Через низьку рухливість його перерозподіл відбувається значно повільніше, ніж

дифузійно-рухомого водню. Унаслідок цього пасткований водень може

тривалий час залишатися в зоні дефекту навіть після зміни умов навантаження.

Тривале накопичення водню в пастках впливає на механічні властивості

матеріалу та сприяє локалізації пошкодження. Зокрема, воно може спричиняти
