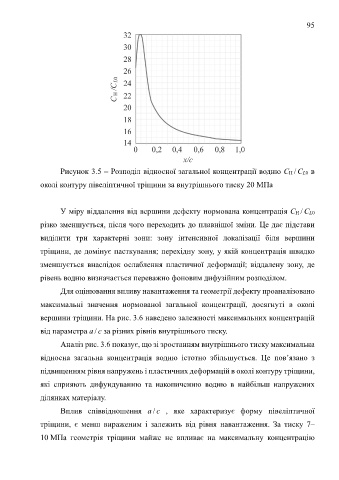

Рисунок 3.5 – Розподіл відносної загальної концентрації водню СH / CL0 в

околі контуру півеліптичної тріщини за внутрішнього тиску 20 МПа

У міру віддалення від вершини дефекту нормована концентрація СH / CL0
різко зменшується, після чого переходить до плавнішої зміни. Це дає підстави

виділити три характерні зони: зону інтенсивної локалізації біля вершини

тріщини, де домінує пасткування; перехідну зону, у якій концентрація швидко

зменшується внаслідок ослаблення пластичної деформації; віддалену зону, де

рівень водню визначається переважно фоновим дифузійним розподілом.

Для оцінювання впливу навантаження та геометрії дефекту проаналізовано

максимальні значення нормованої загальної концентрації, досягнуті в околі

вершини тріщини. На рис. 3.6 наведено залежності максимальних концентрацій

від параметра a / c за різних рівнів внутрішнього тиску.
Аналіз рис. 3.6 показує, що зі зростанням внутрішнього тиску максимальна

відносна загальна концентрація водню істотно збільшується. Це пов’язано з

підвищенням рівня напружень і пластичних деформацій в околі контуру тріщини,

які сприяють дифундуванню та накопиченню водню в найбільш напружених

ділянках матеріалу.

Вплив співвідношення a / c , яке характеризує форму півеліптичної
тріщини, є менш вираженим і залежить від рівня навантаження. За тиску 7–

10 МПа геометрія тріщини майже не впливає на максимальну концентрацію
