напружень та еквівалентної пластичної деформації, а також для зіставлення з
подальшими розрахунками розподілу водню в околі тріщини [25, 119].

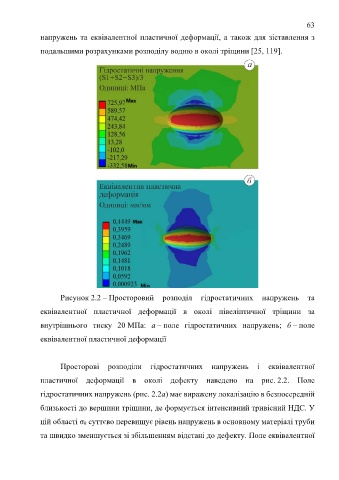

Рисунок 2.2 – Просторовий розподіл гідростатичних напружень та
еквівалентної пластичної деформації в околі півеліптичної тріщини за
внутрішнього тиску 20 МПа: а – поле гідростатичних напружень; б – поле
еквівалентної пластичної деформації
Просторові розподіли гідростатичних напружень і еквівалентної
пластичної деформації в околі дефекту наведено на рис. 2.2. Поле
гідростатичних напружень (рис. 2.2а) має виражену локалізацію в безпосередній
близькості до вершини тріщини, де формується інтенсивний тривісний НДС. У
цій області σh суттєво перевищує рівень напружень в основному матеріалі труби
та швидко зменшується зі збільшенням відстані до дефекту. Поле еквівалентної
