P. 139
139
б)

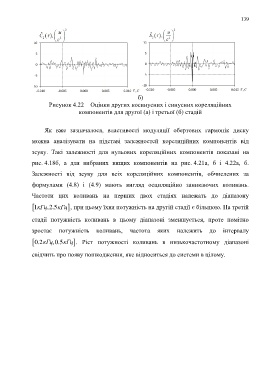

Рисунок 4.22 – Оцінки других косинусних і синусних кореляційних
компонентів для другої (а) і третьої (б) стадій
Як вже зазначалося, властивості модуляції обертових гармонік диску
можна аналізувати на підставі залежностей кореляційних компонентів від
зсуву. Такі залежності для нульових кореляційних компонентів показані на
рис. 4.18б, а для вибраних вищих компонентів на рис. 4.21а, б і 4.22а, б.
Залежності від зсуву для всіх кореляційних компонентів, обчислених за
формулами (4.8) і (4.9) мають вигляд осциляційно заникаючих коливань.
Частоти цих коливань на перших двох стадіях належать до діапазону
1кГц 2 , .5кГц , при цьому їхня потужність на другій стадії є більшою. На третій
стадії потужність коливань в цьому діапазоні зменшується, проте помітно
зростає потужність коливань, частота яких належить до інтервалу
0.2кГц ,0.5кГц . Ріст потужності коливань в низькочастотному діапазоні
свідчить про появу пошкодження, яке відноситься до системи в цілому.
