Швидкість поперечної хвилі, м/с Загасання поперечної хвилі
Глибина, м Глибина, м

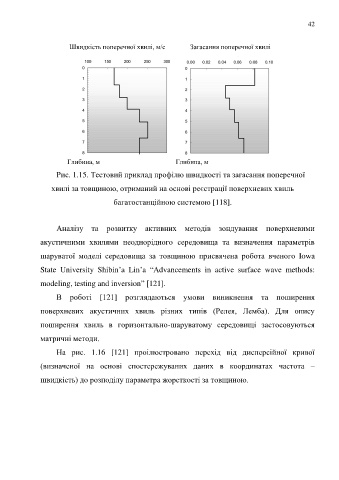

Рис. 1.15. Тестовий приклад профілю швидкості та загасання поперечної
хвилі за товщиною, отриманий на основі реєстрації поверхневих хвиль
багатостанційною системою [118].
Аналізу та розвитку активних методів зондування поверхневими
акустичними хвилями неоднорідного середовища та визначення параметрів
шаруватої моделі середовища за товщиною присвячена робота вченого Iowa
State University Shibin’a Lin’a “Advancements in active surface wave methods:
modeling, testing and inversion” [121].
В роботі [121] розглядаються умови виникнення та поширення
поверхневих акустичних хвиль різних типів (Релея, Лемба). Для опису
поширення хвиль в горизонтально-шаруватому середовищі застосовуються
матричні методи.
На рис. 1.16 [121] проілюстровано перехід від дисперсійної кривої
(визначеної на основі спостережуваних даних в координатах частота –
швидкість) до розподілу параметра жорсткості за товщиною.
