54

може призвести до розриву. Особливий інтерес для розуміння процесу

корозійного розтріскування представляють ненаскрізні тріщини, оскільки

вони характеризують стан металу в процесі руйнування 50, 51. Глибина

розповсюдження різних ділянок одної ненаскрізної тріщини в стінку труби

різна; довжина ділянки в кілька разів перевищує його глибину.

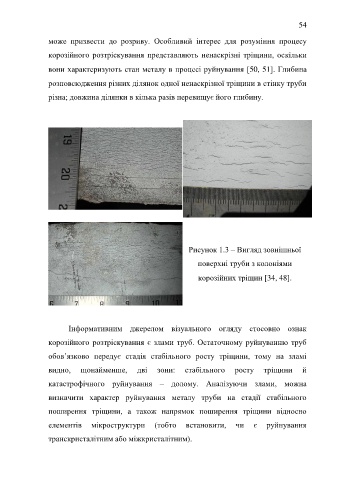

Рисунок 1.3 – Вигляд зовнішньої

поверхні труби з колоніями

корозійних тріщин 34, 48.

Інформативним джерелом візуального огляду стосовно ознак

корозійного розтріскування є злами труб. Остаточному руйнуванню труб

обов’язково передує стадія стабільного росту тріщини, тому на зламі

видно, щонайменше, дві зони: стабільного росту тріщини й

катастрофічного руйнування – долому. Аналізуючи злами, можна

визначити характер руйнування металу труби на стадії стабільного

поширення тріщини, а також напрямок поширення тріщини відносно

елементів мікроструктури (тобто встановити, чи є руйнування

транскристалітним або міжкристалітним).
